LONG-JKW低压智能无功补偿控制器
产品概述
LONG-JKW系列低压智能无功补偿控制器，以高速微处理器ARM为控制核心，功能强大、抗干扰能力强、运算速度快，产品采用贴片工艺制造。通过与LNK系列全智能复合投切开关配套，自动控制低压电容器投切，以提高功率因数和改善变压器的利用效率，降低线损，改善电压质量。
应用于三相负荷均衡或不平衡、负荷变化频繁的0.4kV、50HZ的配电网和工矿企业的无功自动补偿应用。

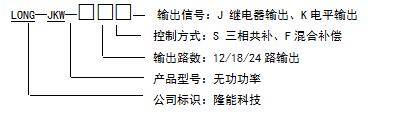

型号命名
功能特点
|
项目 |
功能特点 |
|
无功补偿 |
|
|
测量监控
|
|
|
保护报警 |
|
|
人机接口 |
|
技术参数
|
技术参数 |
指 标 |
|
|
基本参数 |
电源电压：三相四线220±20% 三相三线380V±20% AC 取样电压：三相四线220±20% 三相三线380V±20% AC 电源频率：50Hz±5% 取样电流：0～5A 整机功耗：5～8W |
|
|
测量精度 |
电压：±0.5% 电流：±0.5% 功率因数：±1.0 % 频率：±0.5% 有功功率：±1.0 % 无功功率：±1.0 % |
|
|
使用条件 |
空气温度：-25℃~+70℃ 大气条件：≤ 25℃时,空气湿度不超过90% 海拔高度：≤3000m 环境条件：不结露，无腐蚀性气体、无导电尘埃场所 |
|
选型列表
|
型号 |
开孔尺寸 |
控制路数 |
输出信号 |
补偿方式 |
控制开关 |
|
LONG-JKW-□SJ |
138×138mm |
12/24路 |
AC220V,5A |
三相共补 |
交流接触器 |
|
LONG-JKW-□SK |
12/24路 |
DC12V,50mA |
三相共补 |
复合开关 |
|
|
LONG-JKW-□FJ |
12/18路 |
AC220V,5A |
混补 |
交流接触器 |
|
|
LONG-JKW-□FK |
12/18路 |
DC12V,50mA |
混补 |
复合开关 |
注：型号里“□”代表路数，如：LONG-JKW-24SJ，表示共补24路继电器输出，控制交流接触器。

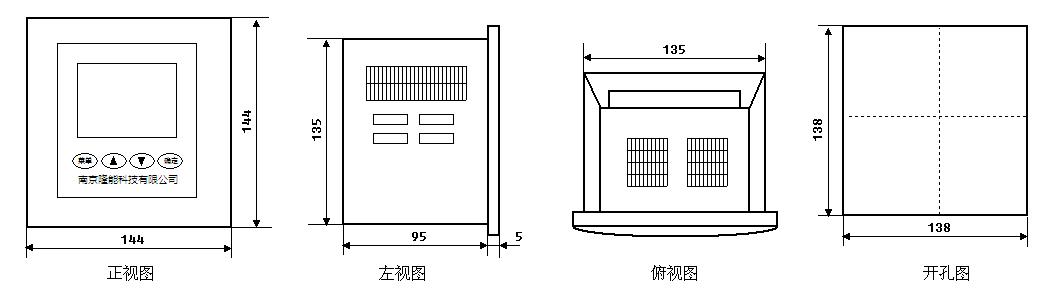

外形尺寸
外形尺寸：144×144×100mm嵌入式外壳，开孔尺寸：138×138mm
电气设计

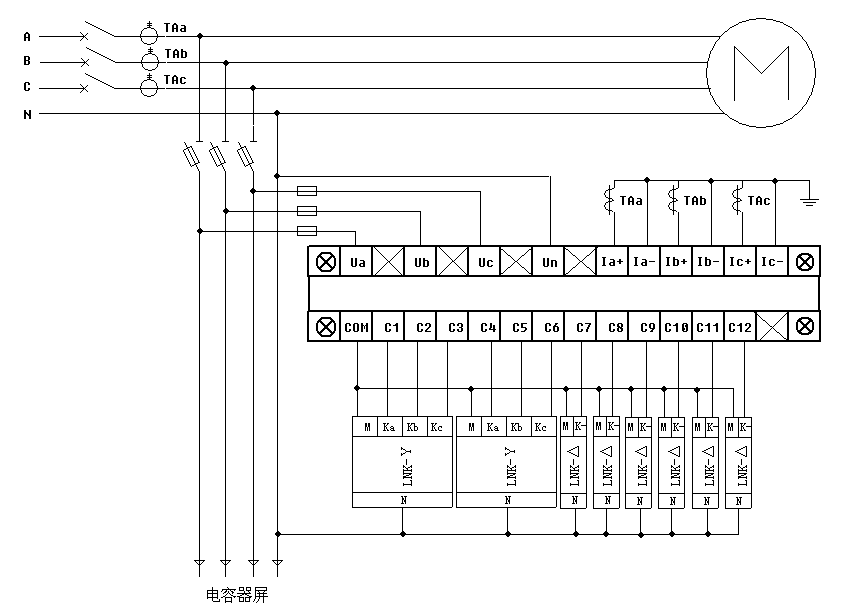

LONG-JKW-12FK，12路混合补偿，控制复合开关，6路分补，6路共补

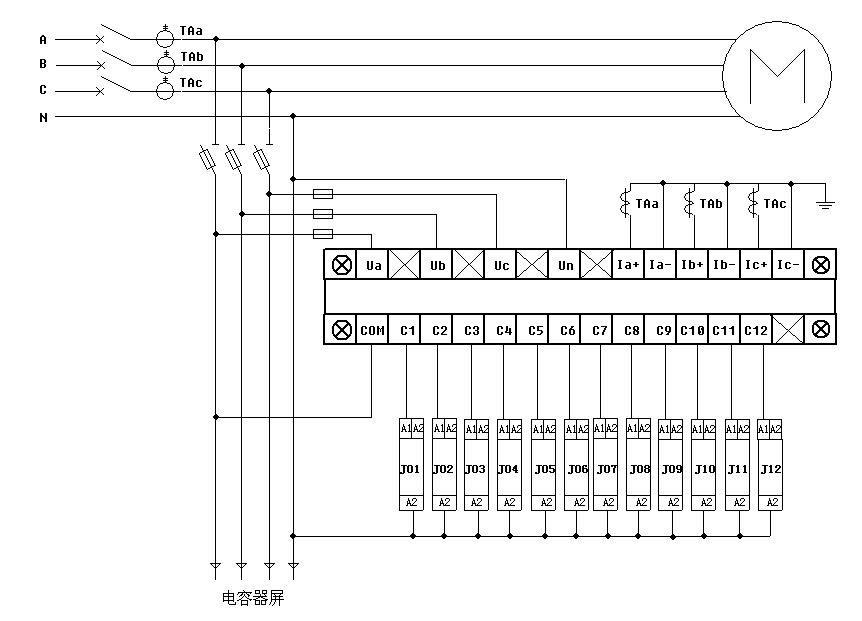

LONG-JKW-12FJ，12路三相补偿，控制接触器
