LONG200智能配电综合监控终端
产品概述
LONG200系列智能配电监控终端(配电综合测控仪)以高精度处理器DSP为核心,交流取样技术,集数据采集、通讯、无功补偿、电网数据监测、电网运行故障报警等功能于一体的新型配电测控设备,适用于交流0.4kV、50Hz低压配电系统的监测及无功补偿控制。

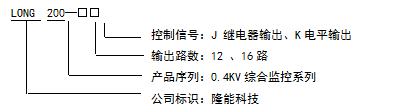

型号命名
主要功能
项目 |
功能特点 |
无功补偿 |
控制逻辑综合电压、无功、功率因数等 投切无补偿呆区,小负荷不产生投切振荡 投切最快响应时间不大于1s 组间间隔、切投间隔、投入时间可设 输出共补、分补路数可设, Y+△混合补偿,模糊或编码投切 0~12/16路,电平或继电器输出, 控制复合开关或交流接触器 |
测量功能
|
电压 / 电流 / 功率因数 / 有功功率 / 无功功率 电压总谐波畸变率 / 电流总谐波畸变率 / 系统频率 电容器组投切状态 三相3~21次电压 / 电流谐波含有率 基波实时波形,谐波棒图 |
统计功能 |
三相U / I / COS / P / Q日最大值、最小值及发生时刻 15分钟需量的日最大值 / 最小值 / 最值发生时刻 电压 / 电流等超标时间, 功率因数区间值段累计时间 电容器投切次数 / 投切时间 有功、无功电量的48点数据 谐波数据超限时间 / 月停电、上电时刻记录 |
保护报警 |
过电压 / 低电压 / 电压缺相 / 过负荷 / 电压谐波超限 / 电流谐波超限 / 零序电流 故障告警指示,生成SOE记录,同时切除电容器 |
通讯功能 |
RS232和RS485总线接口,方便无线、GPRS等组网通讯 多种通信规约,如101、645、MODBUS |
技术参数
技术参数 |
指 标 |
|
基本参数 |
电源电压:三相四线220±20% 取样电压:三相四线220±20% 电源频率:50Hz±5% 取样电流:0~5A 整机功耗:8~15W |
|
测量精度 |
电压:±0.5% 电流:±0.5% 功率因数:±1.0 % 频率:±0.5% 有功功率:±1.0 % 无功功率:±1.0 % |
|
人机接口 |
通 讯:RS232 、RS485接口,101、645、MODBUS规约(订货时说明) 显 示:128*64点阵液晶,菜单式,中文显示 |
|
使用条件 |
空气温度:-25℃~+70℃ 大气条件:≤ 25℃时,空气湿度不超过90% 海拔高度:≤3000m 环境条件:不结露,无腐蚀性气体、无导电尘埃场所 |

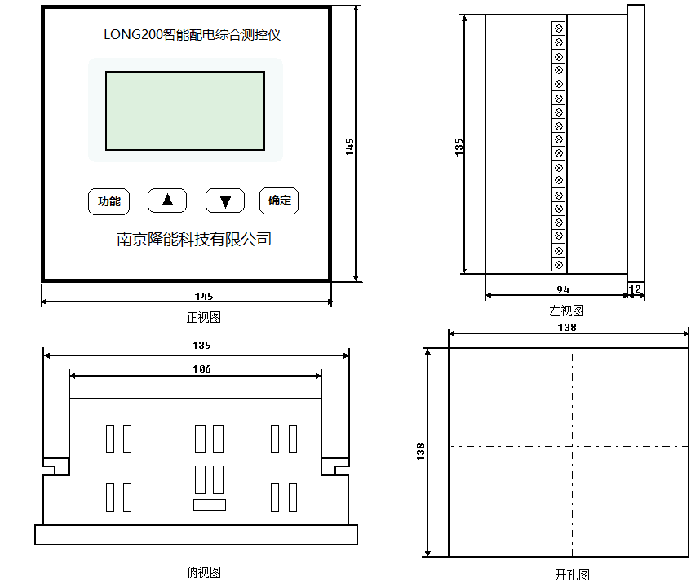

外形尺寸
LONG200外形尺寸:144×144×100mm嵌入式外壳,开孔尺寸:138×138mm
典型接线

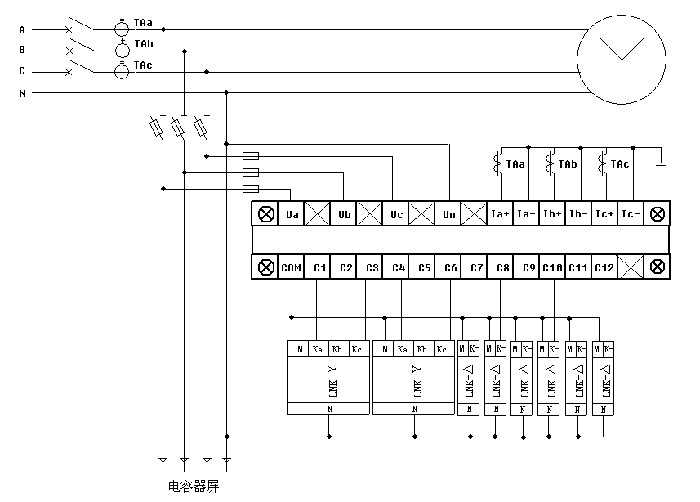

LONG200-12K,12路混合补偿,控制复合开关,6路分补,6路共补
LNK-Y为星形复合开关,LNK-△为三角形复合开关;控制接触器电气图类似。

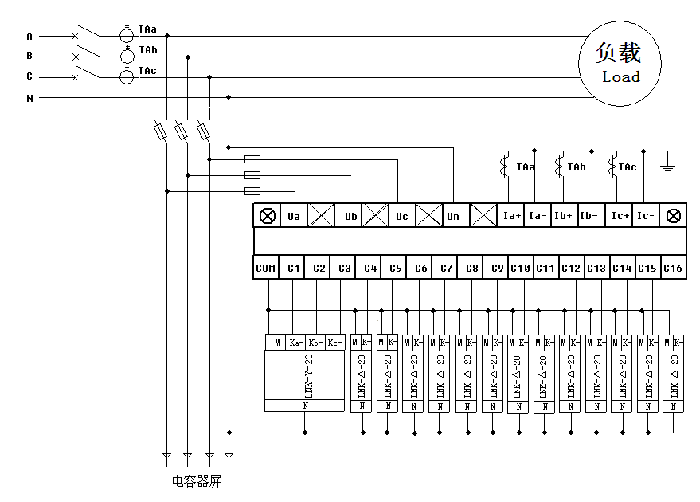

LONG200-16K,16路混合补偿,控制复合开关,6路分补,6路共补
LNK-Y为星形复合开关,LNK-△为三角形复合开关;控制接触器电气图类似。
