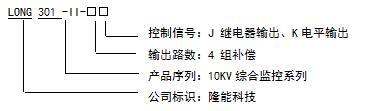

项目

功能特点

无功补偿

 可按时间 / 电压 / 无功+电压 / 功率因数+电压四种模式进行控制

 投入、切除进行时间积分，确保无频繁投切

 投入综合考虑电压 / 功率因数 / 电压谐波 / 电流谐波等因素，支持无功倒送

 组间间隔、切投间隔、投入时间可设

 支持电平式、脉冲式（200ms）输出，用于驱动电保持接触器、机械式断路器

 相序检测识别

测量功能

 线电压（Uac）/ 电流（Ib）/ 功率因数（COS）/ 有功功率（P）/ 无功功率（Q）

 零序电流（I0）/负序电流（I2）/零序电压（U0）/负序电压（U2）

 保护电流（IA、IB、IC）/ 频率（F）

 电压谐波（THUac[2~21次]）/电流谐波（THIb[2~21次]）

存储功能

 2个月整点测量数据

 2个月最值数据及发生时间统计数据

 2个月电容投切次数、投入时间统计数据

 2个月功率因素、无功统计数据

控制自检

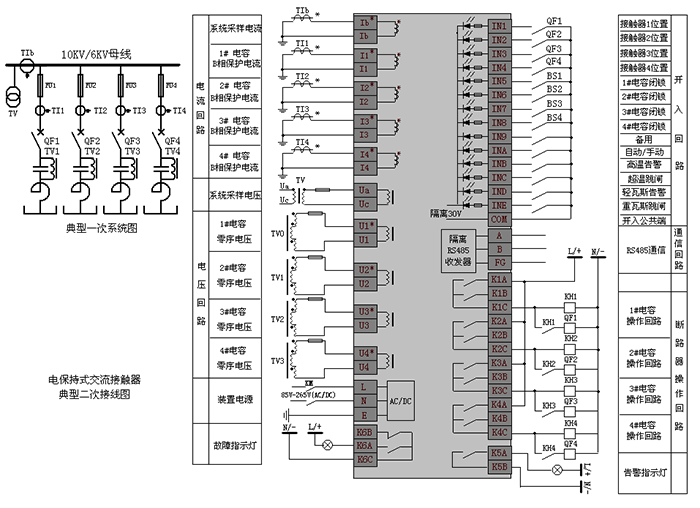

 开关量：2路开入量，可定义跳闸或告警

 开出量：10路继电器输出

 装置自检：电气参数、时钟芯片、存储芯片等自检异常告警

 SOE功能：100条事件记录，可实时查看

 基波实时波形, 矢量图，谐波棒图

保护报警

3套定值区和9种保护，无须加专用保护装置。

 电流速断保护 / 限时电流速断保护 / 定时限过流保护 / 过负荷保护 / 过电压保护  / 低电压保护 / 零序电压保护 / 负序电压保护 / 负序电流保护

 故障告警,产生SOE记录

通讯功能

 提供RS232和RS485总线接口，方便无线、GPRS等组网通讯

 支持多种通信规约，如MODBUS、IEC870-5-101等

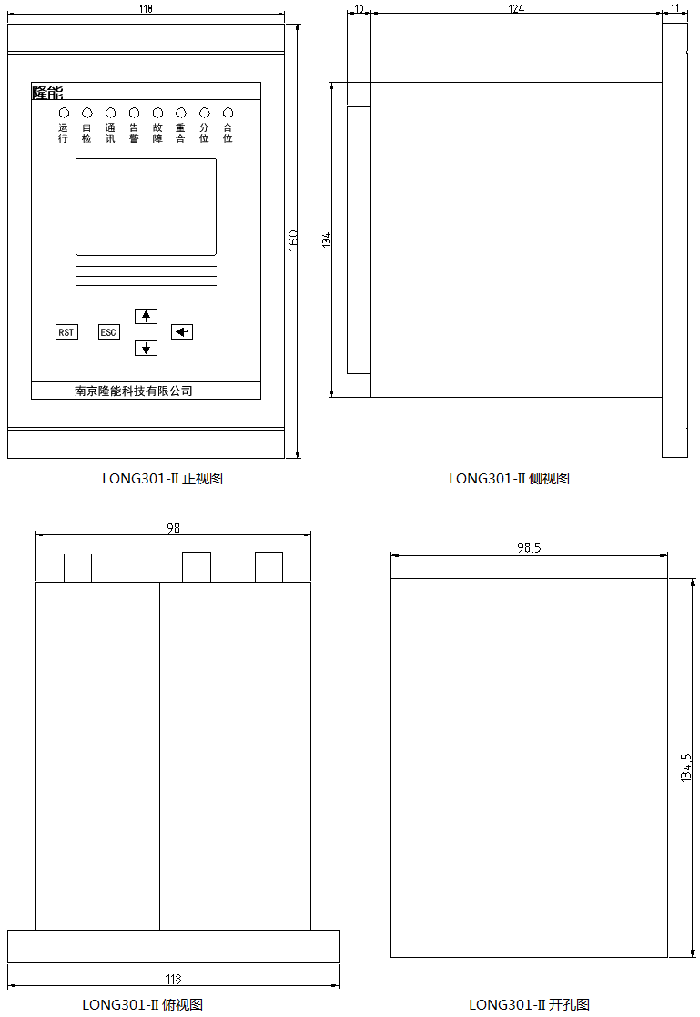

技术参数

指  标

基本参数

电源电压：90V～265V AC

取样电压：220V或110V AC（订货时说明）

电源频率：50Hz±5%

取样电流：0～5A/1A（订货时说明）

整机功耗：8～15W

开关量： 2路24V DC开入量，10路继电器输出

测量精度

电压：±0.2%         电流：±0.2%        功率因数：±0.5 %

有功功率：±0.5 %    无功功率：±0.5 %    频率：±0.5%

零序电流：3.0%      负序电流：3.0%

零序电压：±0.5 %    负序电压：±0.5 %

电压谐波：2~21次A级       电流谐波：2~21次 A级

人机接口

通    讯：RS232 、RS485接口， MODBUS规约

显    示：128*64点阵液晶，菜单式，中文显示

使用条件

空气温度：-25℃~+70℃

大气条件：≤ 25℃时,空气湿度不超过90%

海拔高度：≤3000m

环境条件：不结露，无腐蚀性气体、无导电尘埃场所
