LNK系列电容器同步投切开关
发表时间：2018-4-16 15:13:31阅读次数：4080
概 述
LNK系列低压智能同步开关使机械开关的接点准确地在需要的时刻闭合或断开。在开关接点两端电压为零时闭合，实现电容器的无涌流投入；在电流为零时断开，实现开关接点的无电弧分断。具有抗干扰、防雷击和电源缺相的保护功能；具有很高的性价比，勿需加装散热器。适用于动态切换电容器，也可用于电动机制起动控制和电阻性负载的切换。
型号命名
功能特点
开关动作:零电压时合闸,零电流时分闸。
自动搜索最佳投入点,响应迅速，响应时间:<100ms。
电源电压缺相或无负载时闭锁输出,缺相指示灯亮。
技术参数
|
类型 |
技术指标 |
|
技术参数 |
工作电压：AC 380V/220V±20% 工作电流：32A、43A、63A 工作频率：50Hz±5% |
|
控制参数 |
控制容量：△≤30kvar Y≤3×10kvar 控制信号：DC 12V ，≤30mA 响应时间：≤100ms 报警输出：过电压(460V)或低压电(300V)封锁输出，报警灯亮 |
|
使用条件 |
空气温度：-25℃~+65℃ 大气条件：≤ 25℃时,空气湿度不超过90% 海拔高度：≤2000m 环境条件：不结露，无腐蚀性气体、无导电尘埃场所 |

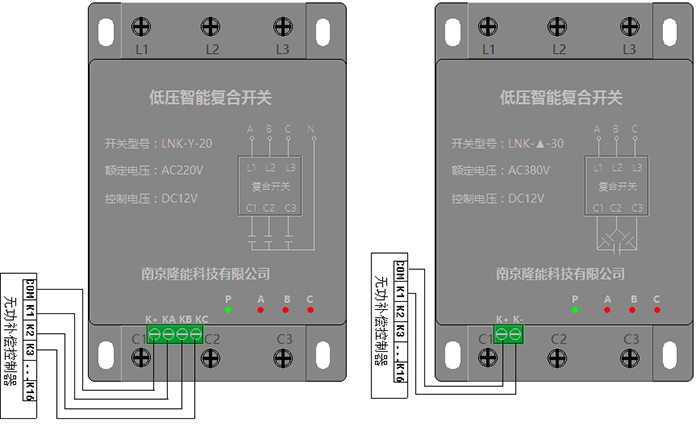

电气接线图

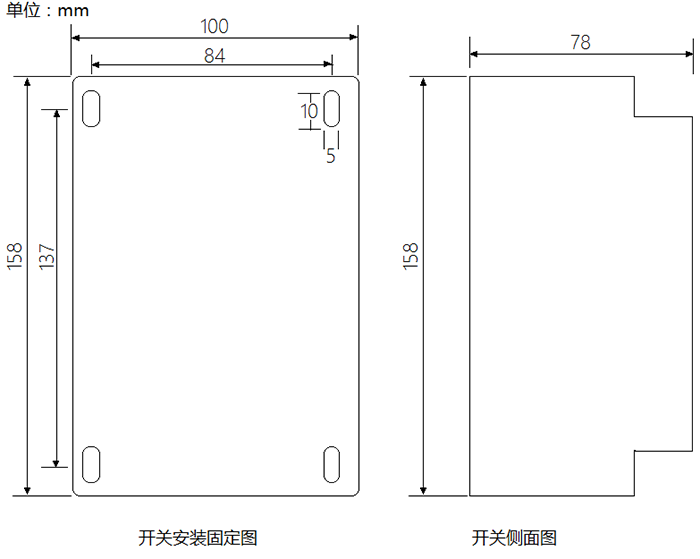

安装尺寸
