LNC低压智能集成电力电容器
产品概述
LNC系列低压智能集成电力电容器，是我公司开发研制的拥有自主知识产权的新一代无功补偿装置。由CPU测控单元、晶闸管复合开关、保护装置、两台(△型)或一台(Y型)低压自愈式电力电容器组成一个独立完整的智能补偿单元，替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。真正做到过零投切，满足用户对无功补偿要切实达到提高功率因数、改善电压质量、节能降损的实际需求。
型号命名
产品特点
质量保证：遵循《GB/T 22582-2008 电力电容器 低压功率因数补偿装置》和《GB/T 15576-2008 低压成套无功功率补偿装置》标准。
过零投切：实现电压过零导通和电流过零切断，具有可控硅过零投切和接触器开关功耗低的优点。
无谐波注入：导通瞬间由可控硅过零触发，延时后由交流接触器（磁保持继电器）吸合导通，所以在交流接触器（磁保持继电器）吸合导通时就不会产生谐波。
功能强：液晶显示电压、电流、有功、无功功率、谐波等工况，高亮LED指示多达64路电容投切状态。
保护全：具有过压、欠压、短路、过流、过谐波、三相不平衡、过温保护与自诊断功能。
模块化：装置采用模块化组合，体积小、安装维护方便。
易组网：RS485总线、RJ45接口，直接串插，简化接线，方便组网。
先进性：多台智能电容器并联使用时，可配备我公司专用智能电容综合监控仪，集数据采集存储（可采集电压、电流、谐波等参数），电容器优化投入切除，谐波超限保护（谐波超标可调节规避运行），并具有过电压保护，延时保护，过流保护等多种保护于一体。
普通型选型
|
补偿方式 |
规格 |
额定容量(kvar) |
额定电压（V） |
高度H(mm) |
|
三相共补 |
LNC-S/0.45-10 |
5+5 |
450 |
250 |
|
LNC-S/0.45-15 |
5+10 |
450 |
250 |
|
|
LNC-S/0.45-20 |
10+10 |
450 |
250 |
|
|
LNC-S/0.45-25 |
10+15 |
450 |
270 |
|
|
LNC-S/0.45-30 |
15+15 |
450 |
270 |
|
|
LNC-S/0.45-30 |
10+20 |
450 |
270 |
|
|
LNC-S/0.45-36 |
18+18 |
450 |
295 |
|
|
LNC-S/0.45-40 |
20+20 |
450 |
295 |
|
|
分相补偿 |
LNC-F/0.25-5 |
1.67×3 |
250 |
250 |
|
LNC-F/0.25-10 |
3.34×3 |
250 |
250 |
|
|
LNC-F/0.25-12 |
4.0×3 |
250 |
250 |
|
|
LNC-F/0.25-15 |
5.0×3 |
250 |
250 |
|
|
LNC-F/0.25-20 |
6.67×3 |
250 |
270 |
|
|
LNC-F/0.25-25 |
8.34×3 |
250 |
295 |
|
|
LNC-F/0.25-30 |
10.0×3 |
250 |
335 |
|
|
状态综测仪 |
LNCK综合监控型 |
液晶显示电压、电流、功率因数、有功功率、无功功率及谐波等电气参数，LED指示68路电容投切、切除状态;并作为控制器主机（开孔尺寸138*138mm） |
||
|
LNCK显示指示型 |
液晶显示电压、电流、功率因数、有功功率、无功功率，LED指示68路电容投切、切除状态（138*138mm） |
|||
注：普通型系列智能电容均仅适用于谐波电压总畸变率<5%,谐波电流不超过《电能质量公用电网谐波》规定的场合。
技术参数
|
类型 |
技术指标 |
|
|
技术参数 |
工作电压 |
共补380V AC 分补220V AC |
|
工作频率 |
50Hz±5% |
|
|
功 耗 |
≤2W |
|
|
电压谐波 |
电压总畸变率不大于5% |
|
|
控制参数 |
三相共补 |
△型 容量≤ 20 kvar+20kvar |
|
单相分补 |
Y型 容量≤ 10 kvar×3 |
|
|
控制方式 |
RS485总线通讯 |
|
|
使用条件 |
空气温度 |
-25℃~+65℃ |
|
大气条件 |
≤ 25℃时,空气湿度不超过90% |
|
|
海拔高度 |
≤2000m |
|
|
环境条件 |
不结露，无腐蚀性气体、无导电尘埃场所 |
|

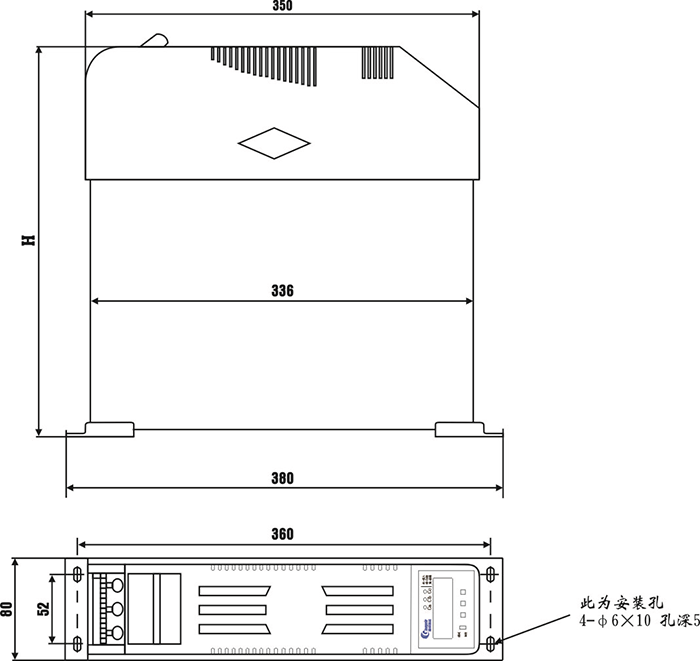

安装尺寸

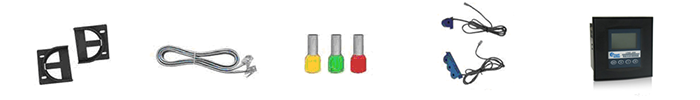

附件
安装支架 网络线 冷压件 CT（无控制器必配） 控制器（选配）
装柜典型方案建议表
|
装柜容量 （kvar） |
普通型 |
|
|
共补方案 |
混合补方案 |
|
|
100 |
LLNC-S/0.45-10+20×3 LLNC-S/0.45-5+5×1 |
LNC-S/0.45-10+20×3 LNC-F/0.25-10×1 |
|
120 |
LNC-S/0.45-15+15×4 |
LNC-S/0.45-20+20×2 LNC-F/0.25-20×2 |
|
150 |
LNC-S/0.45-10+20×3 LNC-S/0.45-15+15×2 |
LNC-S/0.45-10+20×4 LNC-F/0.25-30×1 |
|
180 |
LNC-S/0.45-10+20×3 LNC-S/0.45-15+15×3 |
LNC-S/0.45-20+20×3 LNC-F/0.25-20×3 |
|
200 |
LNC-S/0.45-10+20×5 LNC-S/0.45-20+20×1 |
LNC-S/0.45-20+20×4 LNC-F/0.25-20×2 |
|
250 |
LNC-S/0.45-20+20×4 LNC-S/0.45-15+15×3 |
LNC-S/0.45-20+20×5 LNC-F/0.25-25×2 |
|
280 |
LNC-S/0.45-20+20×6 LNC-S/0.45-10+10×2 |
LNC-S/0.45-20+20×6 LNC-F/0.25-20×2 |
|
300 |
LNC-S/0.45-20+20×6 LNC-S/0.45-15+15×2 |
LNC-S/0.45-20+20×7 LNC-F/0.25-10×2 |
|
l 本表格产品型号仅供参考。 l 选择补偿柜体的尺寸及数量请参考智能电容器的尺寸和数量。 l 以上表格中抗谐波型智能电容器以7%电抗率为例，用户可根据实际需要选用合适的电抗率。 l 混合补偿为△型智能电容器和Y型智能电容器共同补偿，本方案可以解决三相负荷不平衡补偿效果不佳的问题。 |
||
电气设计

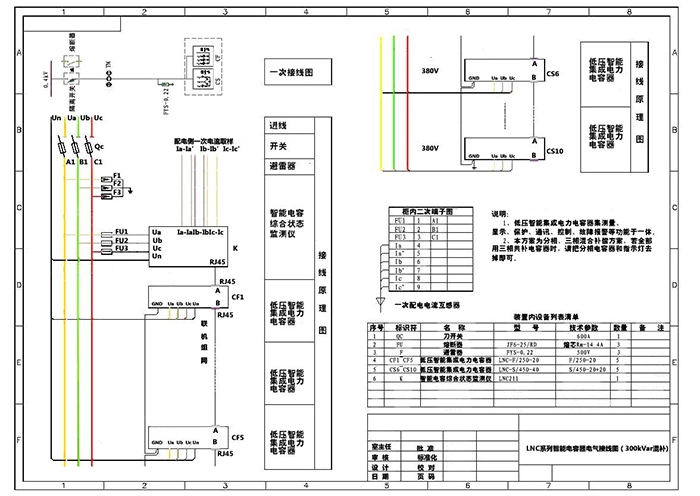

1） 装综合状态监控仪图纸

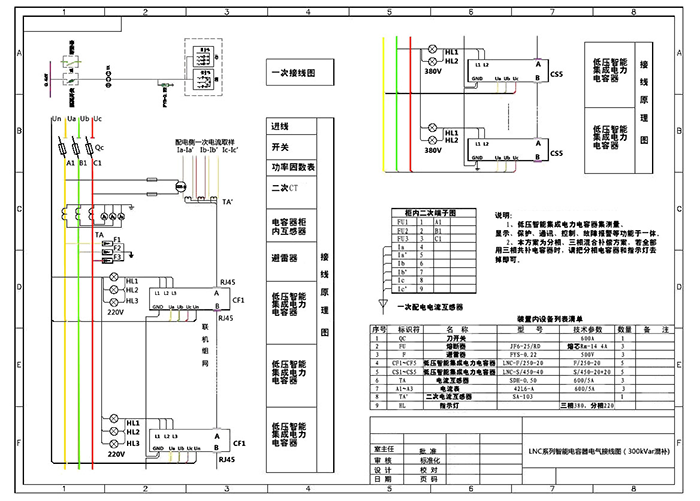

2） 装指示灯图纸
