LNP400技术参数

LNP400指标

输入

接线方式

单相、三相三线、三相四线

额定值

电压：AC 100V、220V、380V

电流： AC 1A、5A

过载能力

电压：1.2倍持续，瞬时2倍/1秒

电流：1.2倍持续，瞬时5倍/1秒

功耗

单相表＜0.2VA，三相表＜0.5VA

频率

45-65Hz

阻抗

电压 ＞300KΩ，电流＜20mΩ

输出

开关量输入

2~4路干接点输入

开关量输出

4路继电器输出，容量：AC250V/5A ，DC 30V/5A

变送输出

1路模拟量输出：4～20Ma

温度监测

1路温度监测

湿度监测

1路湿度监测

电能脉冲

2路脉冲输出，2000、5000、10000imp/kwh

通讯

1路RS485接口，标准Modbus-RTU规约

波特率：2400～19200 bps ，默认9600 bps

电源

范围

AC/DC 80V～270V

功耗

≤10VA

工频耐压

2kV/1min交流有效值

抗干扰性能

符合GB6162

精度等级

电流、电压：0.2级

有功功率、有功电能：0.5级

无功功率、无功电能：1.0级

功率因数：0.5级；频率：±0.05Hz

环境条件

工作温度：-10℃～+55℃

储存温度：-20℃～+70℃

拔高度：≤3000m

相对湿度：5%～95%  不结露，无腐蚀性气体场所

外形尺寸

面框（mm）：  120x120；96x96；83x83

开孔（mm）：  112x112；91x91；76x76

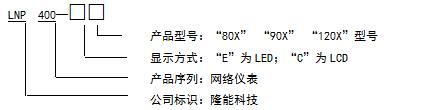

型号

功能

LNP400-E801

LNP400

-E802

LNP400-C801

LNP400

-C802

LNP400

-E901

LNP400

-E902

LNP400

-C901

LNP400

-C902

LNP400

-C1201

测量数据

■

■

■

■

■

■

■

■

■

电能计量

■

■

■

■

■

■

■

■

■

需量功能

■

■

■

■

■

■

■

■

■

脉冲输入

□

□

□

□

□

□

□

□

□

开关量

输入

输出

2

2

2

2

3

2

3

2

4

3

4

3

变位输出

□

□

□

□

□

温湿度监测

□

□

□

□

□

□

■

通讯

■

■

■

■

■

■

■

2

2

显示

LED

LED

LCD

LCD

LED

LED

LCD

LCD

LCD

开孔

76x76

91x91

112X112

项目

LNP400参数

外形尺寸

面框（mm）：  120x120；96x96；83x83

开孔（mm）：  112x112；91x91；76x76

安装方式

嵌入式安装

显示屏

LED或液晶

端子类型

固定式或插拔式

电压接线导线

0.2…2.5m㎡

电流接线导线

4m㎡
