一、产品概述

低压电网的三相负荷不平衡一直就是困扰供电单位的主要问题之一，三相负荷不平衡严重危及供电安全，造成线路损耗、配电变压器的电能损耗增加，减少配电变压器出力，产生零序电流，影响用电设备的安全运行，LN-SPG(C)系列不平衡优化装置依据电容电流与电网电流的矢量关系，采用波形识别分析、PID逼近跟踪、同电位零过度投切等技术，集网络通讯、数据采集、模块化设计的创新型高科技产品，产品有静止型有功发生器的三相不平衡效果，又具有静止型有功发生器无法超越的低功耗、可靠性和高性价比。

隆能科技公司的不平衡优化装置适用于0.4kv等级的配电用户侧，智能自动调节优化平衡三相负荷，并实时连续无级差平衡无功；同时解决配变单相负载过重引起相电压过低问题，改善配变出口电压，提高配变运行寿命。

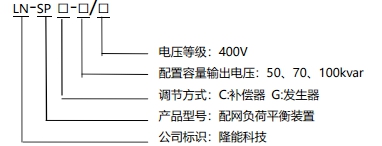

二、型号命名

三、工作原理

LN-SPG(C)系列不平衡优化装置工作原理参考《配网“低电压”治理典型做法（征求意见稿）》中关于“三相不平衡自动调节装置“的典型方法，主要通过信号检测电路实时检测电网用户侧电流， DSP高速数字信号处理器进行处理分析，完成系统电压、电流信号分析、并完成PID跟踪等，判断出当前电网负荷状态不平衡信息，快速计算平衡电网每相所需相应的转换电流值， 然后将信号发送给内部信号驱动输出模块电路并驱动其动作，将电流大的相转移到电流小的相，并同时输出各相所需的相应容性无功，并尽可能达到三 相平衡状态。工作原理如图1示：

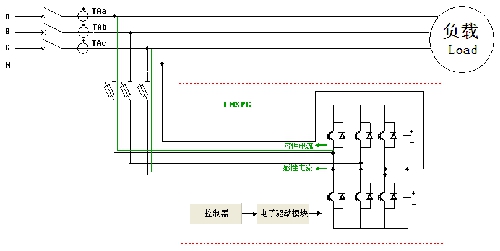

图1：LNSPG(C)工作原理示意图

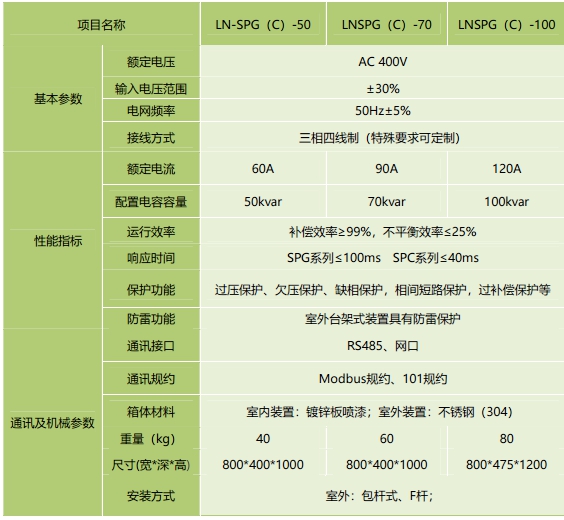

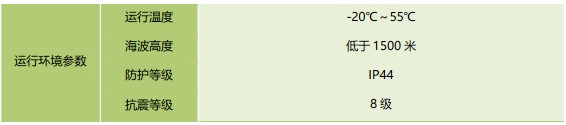

四、技术参数

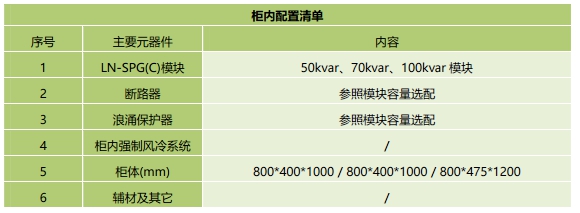

五、装置柜内配置清单

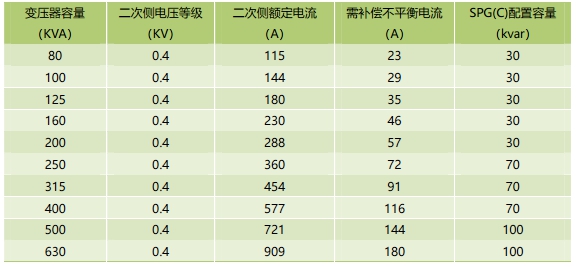

六.产品选型速查表

 注：

1.需补偿不平衡电流条件为：假设相过负荷率为20%时，计算出的不平衡电流值；

2.如需精确计算可参考下列公式：

然后根据计算出的Q值选取合适的SPG(C)容量即可
