一、产品概述

LN-PVB配电线路低电压治理装置是针对农网基础薄弱、供电半径大、负荷不稳定的现状，通过调压器提升线路末端电压，同时采用高精度、过零投切的无功补偿装置（单相智能电容器）降低线路无功损耗，抬升电压。该设备输出为正弦波，无谐波干扰，输出效率高，可长期连续工作，能承受短时间超载，过载能力强。

适合在农村、山区等超过正常供电半径地区、小范围聚集的普通居民用户，以及通过农村配变供电的养殖、家庭作坊等现场的单独调压。

二、型号命名

三、工作原理

工作原理图

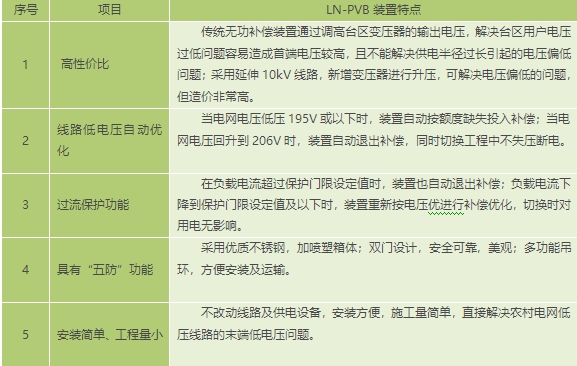

四、功能特点

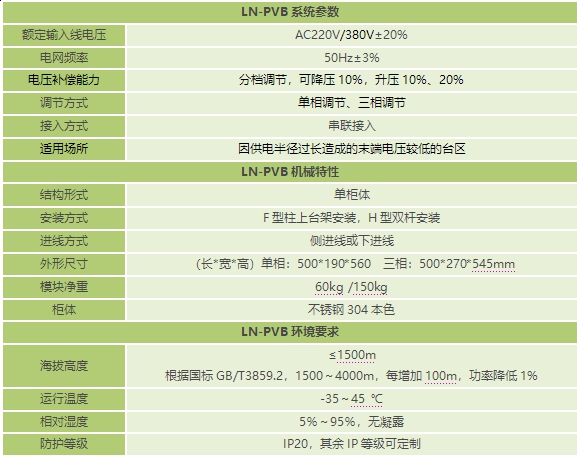

五、技术参数

六、系统方案

装置运行示意图

备注：

1、 安装选址：须选在低压配电线路的后段1/3或3/4电压过低用户前端处，且尽量靠近用户端，电压补偿优化效果更明显。

2、 装置容量选择：安装点后端的用户负荷电流平均值不应超过所选装置的额定电流。

装置安装说明

     1、装置应串接电网火线上，接线时先把火线开断，把电源侧火线接入装置的火线输入端子；把装置的火线输出端子连接用户侧火线接入端。

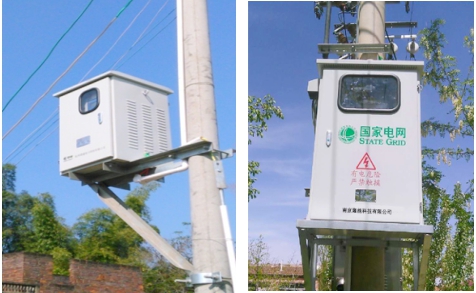

2、现场安装方式

通过采用厂家配套的专用抱箍，可将箱体安装在直径为350mm以下的任意电杆上。
