一、产品概述

根据10KV配电网系统，受供电半径大、负荷季节性强等因素影响的特点，线路损耗大、功率因数低、无功缺口大。因此降损节能、提高配电网供电质量和供电企业的经济效益是电力系统目前面临的艰巨任务和迫切需要解决的问题。

南京隆能科技在借鉴国内外无功补偿技术基础上，研制生产的GLWB系列10KV高压线路自动无功补偿装置（以下简称：“GWLB装置”），为电力系统提供了成功的解决方案。采用在配电线路上选择最佳点加装GLWB装置，实时地跟踪线路功率因数、无功功率、电压变化以及时间，自动地投入或退出电容器组，对线路无功进行自动补偿和优化线路无功配置，实现降损节能、改善电网供电质量的目的。

其优点是：既能实时补偿线路无功缺口，又可通过适量过补的方法，对补偿点前端（供电端）的其它配变进行无功补偿，实现整条线路无功全线整体平衡，使线路损耗明显下降，同时不会影响电网的无功潮流，真正实现了10KV配电线路的无功功率自动补偿。

   适用于城乡电网频率50HZ，工作电压10KV和6KV的户外高压配电线路和分支线路上的柱上无功补偿优化。

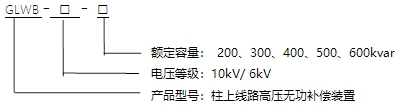

二、型号命名

三、工作原理

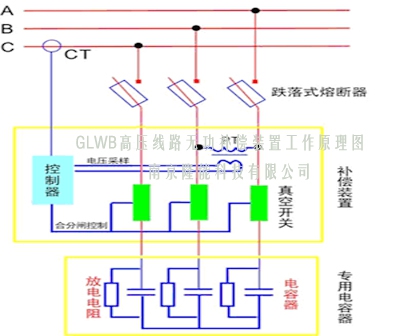

工作原理图

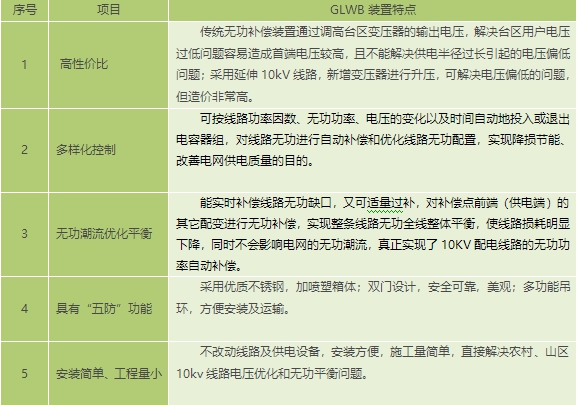

四、功能特点

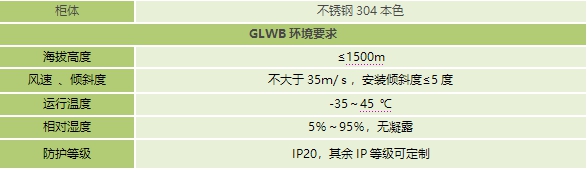

五、技术参数

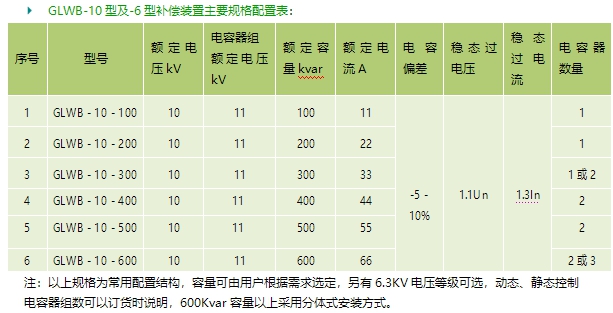

六、规格容量

  GLWB-10型及-6型补偿装置主要器件组成：

本装置由跌落式熔断器、高压穿墙套管、电容型氧化锌避雷器、电压互感器型电源变压器、电容器投切用高压真空接触器、高压电流互感器、全膜高压并联电容器，LONG301高压线路无功测控终端、GPRS通讯模块及箱体等组成。

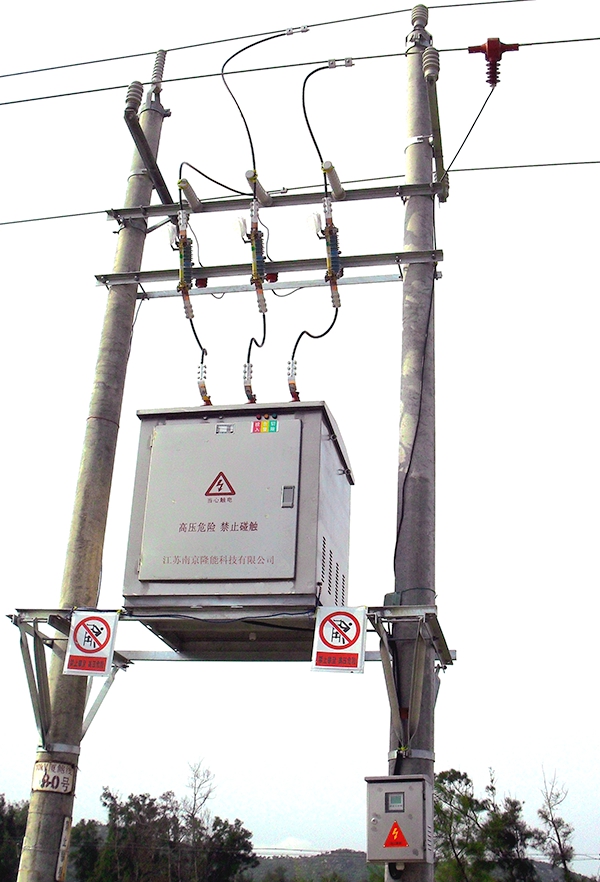

附：实际安装现场照片
